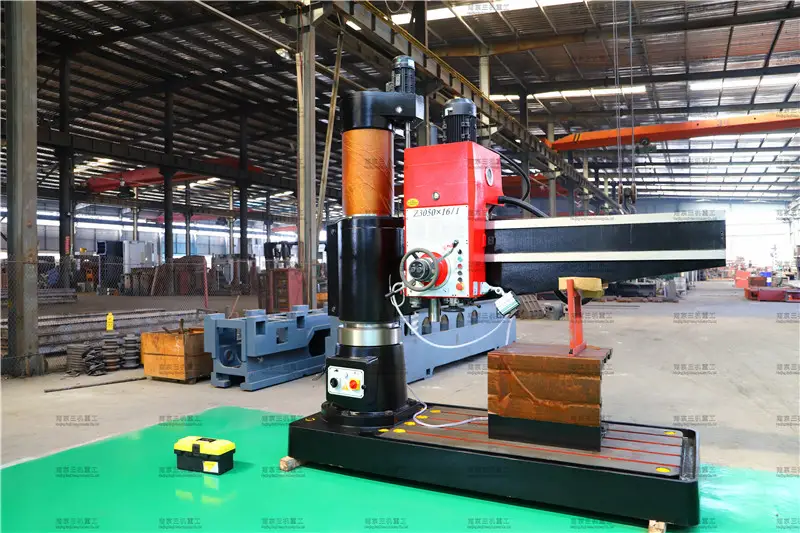

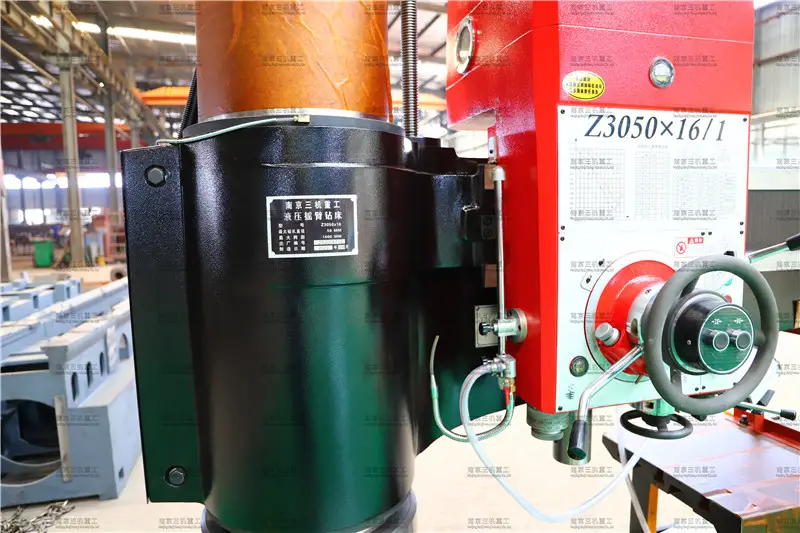

| 技术参数 | Z3050×16/l |
| 大钻孔直径mm | Φ50 |
| 主轴中心线至立柱母线距离mm | 350-1600 |
| 主轴箱水平移动距离mm | 1250 |
| 主轴端面至底座工作面距离mm | 320-1220 |
| 摇臂升降距离mm | 580 |
| 摇臂升降速度m/s | 0.02 |
| 摇臂回转角度(°) | ±180 |
| 主轴圆锥孔 | 莫氏5号 |
| 主轴转速范围r / min | 25-2000 |
| 主轴转速级数 | 16级 |
| 立(外)）柱直径 | 350 |
| 主轴进给量范围mm/r | 0.04-3.2 |
| 主轴进给量级数 | 16级 |
| 主轴行程mm | 315 |
| 刻度盘每转钻孔深度mm | 122 |
| 主轴允许大扭转力矩N.m | 500 |
| 主轴允许大进给抗力N | 18000 |
| 主电机功率kw | 4 |
| 摇臂升降电机功率kw | 1.5 |
| 液压夹紧电机功率kw | 0.75 |
| 冷却泵电机功率kw | 0.09 |
| 机床重量（约)kg | 3500 |
| 机床轮廓尺寸(长×宽×高)mm | 2500 ×1070×2840 |
机床标准附件
序号 | 名称 | 数量 |
1 | 4#退套楔 | 1件 |
2 | 钻夹头 | 1件 |
3 | 连接杆 | 1件 |
4 | 变径套 | 1件 |
5 | 工作台 | 1件 |
6 | 合格证明书 | 1份 |
7 | 使用说明书 | 1份 |
8 | 装箱单 | 1份
|
